The EFLEX-RS is a fail-safe elastic jaw-type coupling available in 2-part and 3-part version as well as with spacer. On request these three executions are also available with ATEX certificate according to 94/9/EC (ATEX 100a). This type of coupling is also available with brake-disc or brake-drum. Assembly with the RBS torque limiter is possible. The coupling halves are made of spheroidal cast-iron. Elastic elements are made of PUR.
Between electric motors and pumps, centrifugal pumps and other similar configurations.
EFLEX RS
N
|
Description |
TkN (Nm) |
Dmax (mm) |
|
2-part |
40 .. 7.200 |
30 .. 140 |

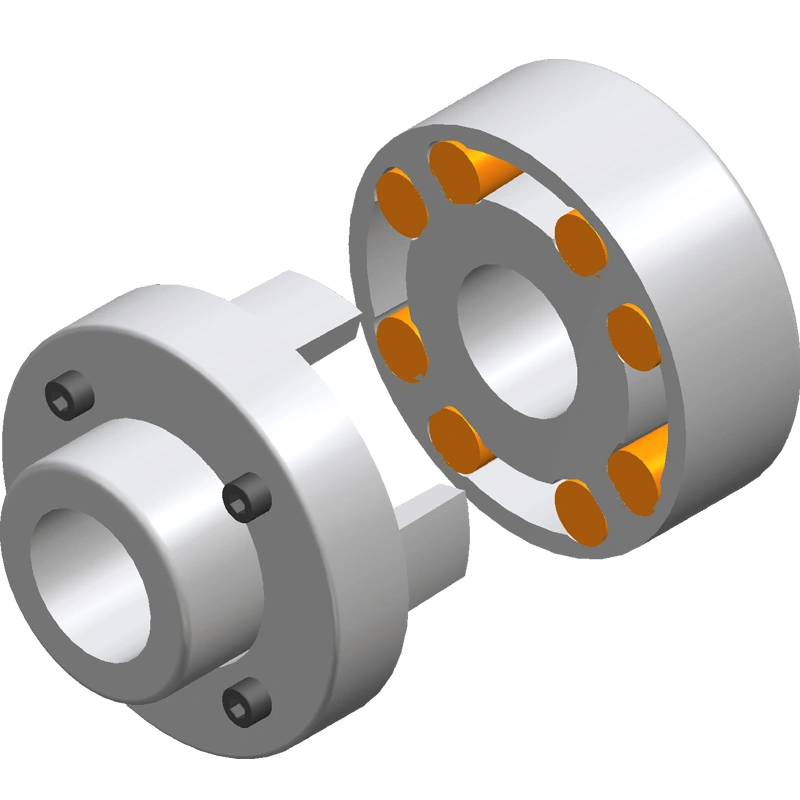

EFLEX RS
A
|
Description |
TkN (Nm) |
Dmax (mm) |
|
3-part |
185 .. 30.300 |
45 .. 225 |

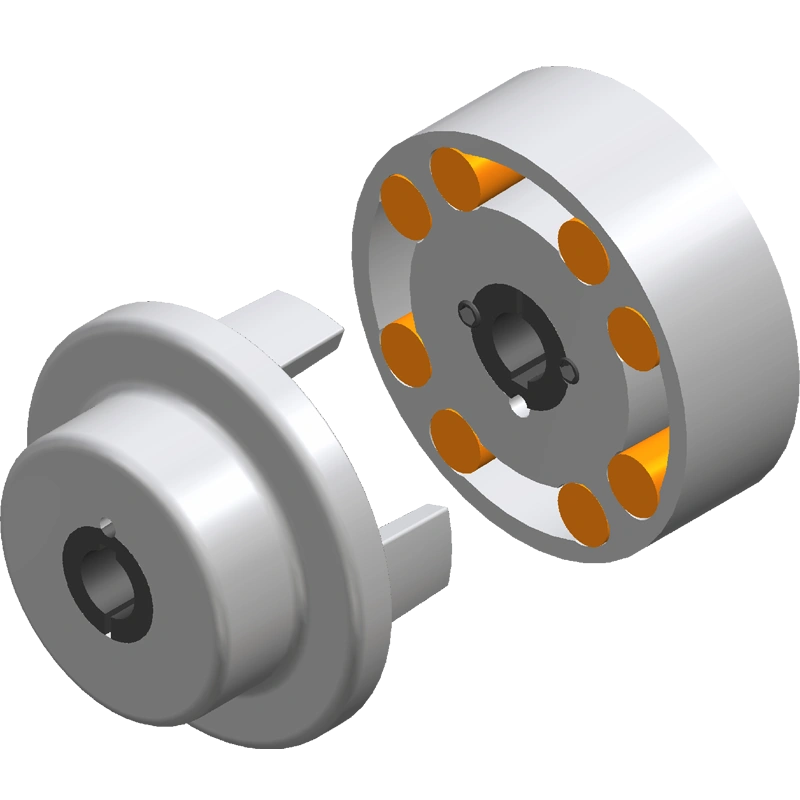

EFLEX-RS
N-T
|
Description |
TkN (Nm) |
Dmax (mm) |
|
2-part with Taperbush |
65 .. 7.200 |
24 .. 100 |

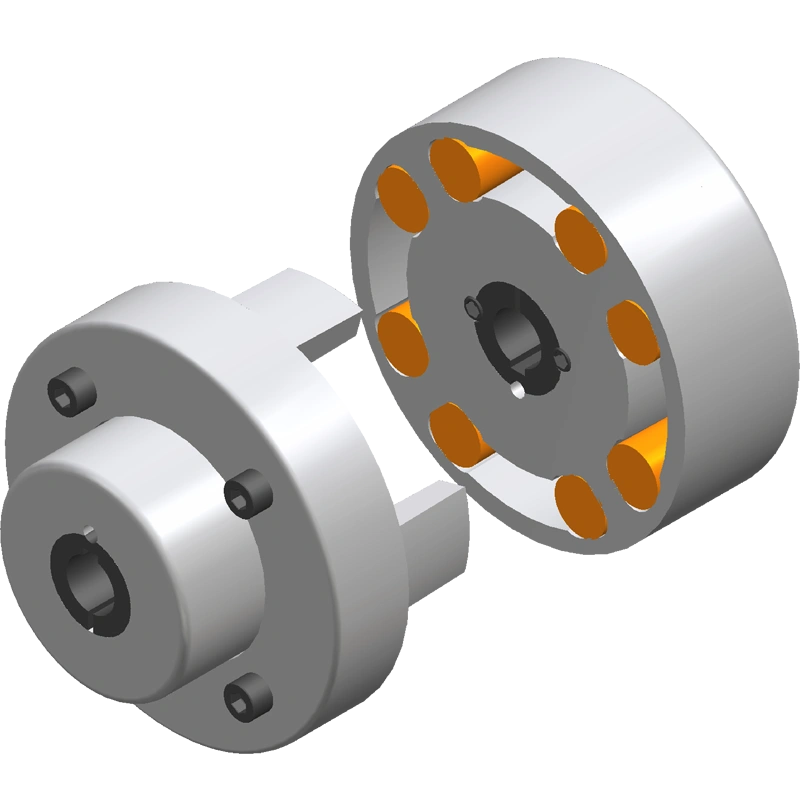

EFLEX-RS
A-T
|
Description |
TkN (Nm) |
Dmax (mm) |
|
3-part with Taperbush |
147 .. 14.236 |
28 .. 125 |

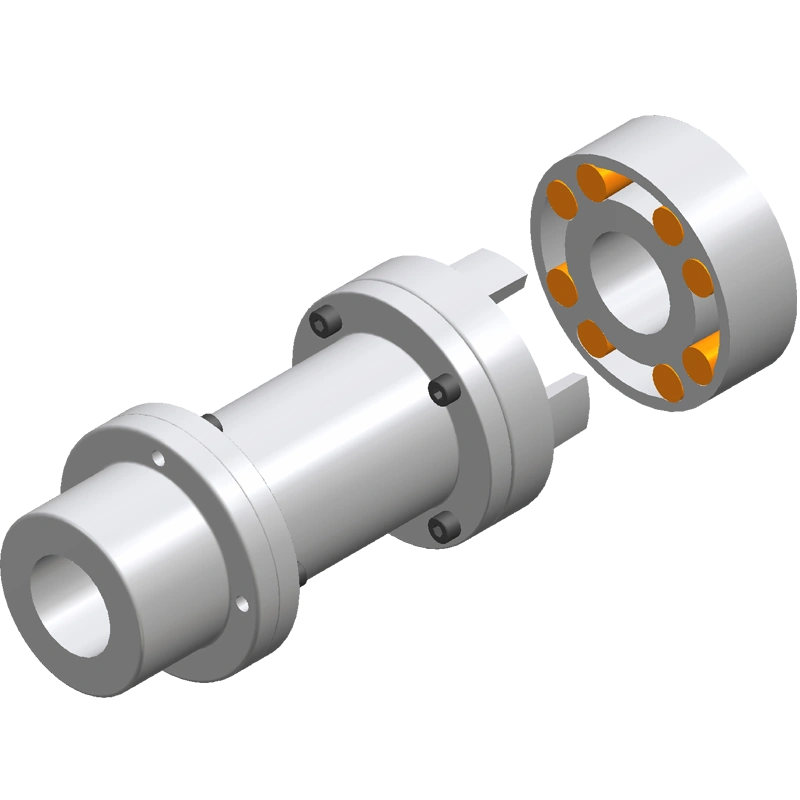

EFLEX-RS
Z
|
Description |
TkN (Nm) |
Dmax (mm) |
|
with spacer |
65 .. 30.300 |
38 .. 225 |

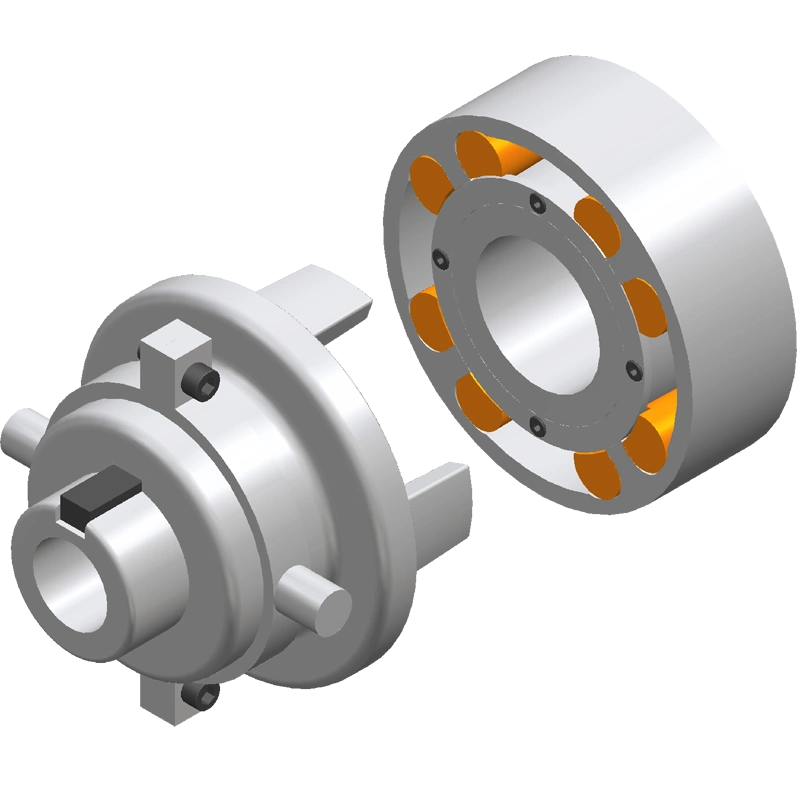

EFLEX-RS
H
|
Description |
TkN (Nm) |
Dmax (mm) |
|
mechanical operated clutch |
185 .. 30.300 |
22 .. 145 |

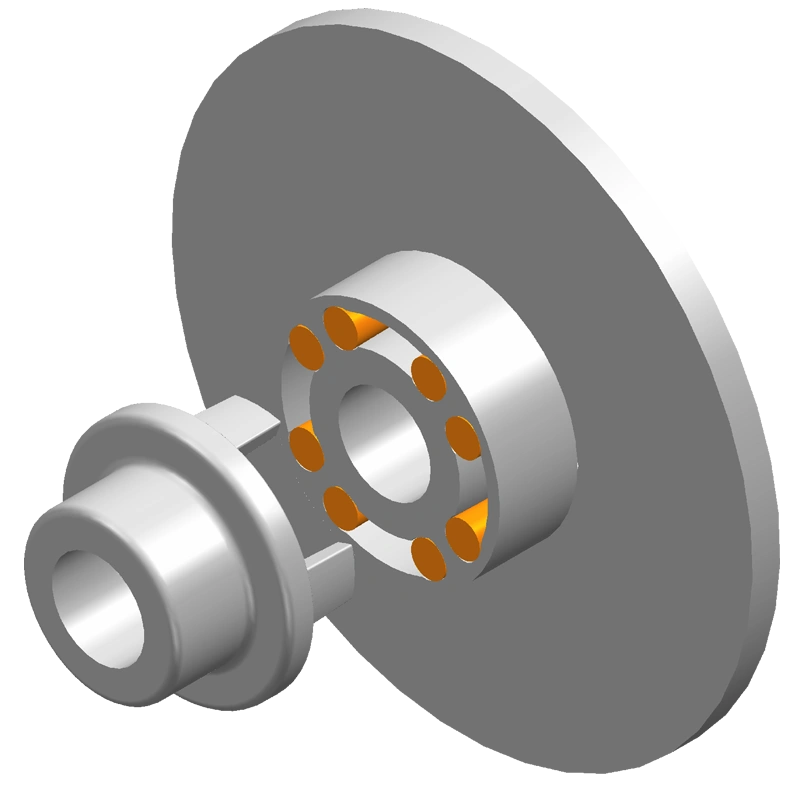

EFLEX-RS
N-BS
|
Description |
TkN (Nm) |
Dmax (mm) |
|
2-part with brakedisc |
185 .. 7.200 |
45 .. 140 |

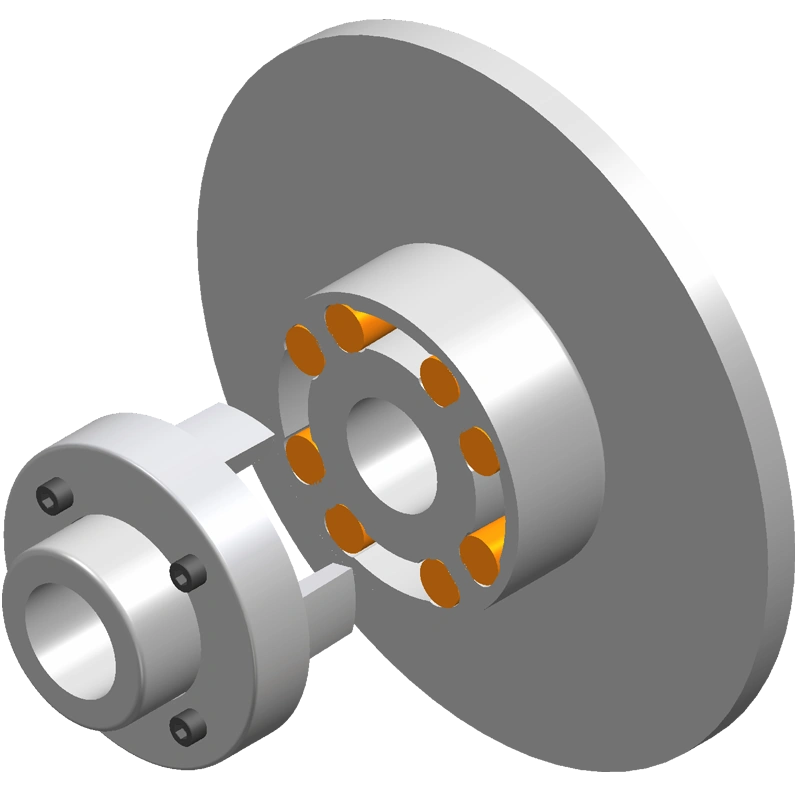

EFLEX-RS
A-BS
|
Description |
TkN (Nm) |
Dmax (mm) |
|
3-part with brakedisc |
185 .. 30.300 |
45 .. 225 |

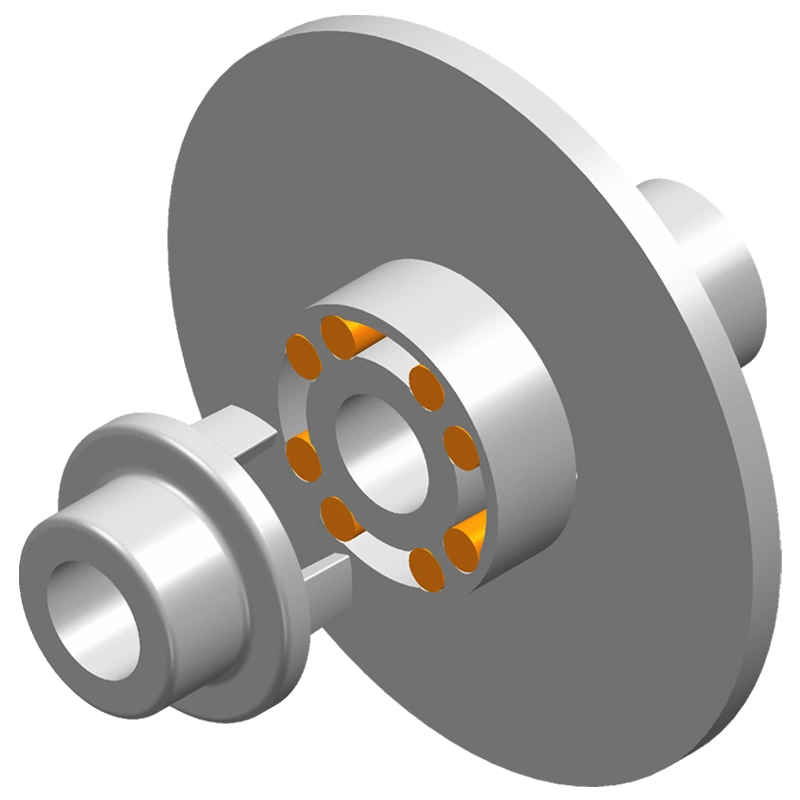

EFLEX-RS
N-BSZ
|
Description |
TkN (Nm) |
Dmax (mm) |
|
2-part with radial replaceable brakedisc |
390 .. 7.200 |
55 .. 140 |

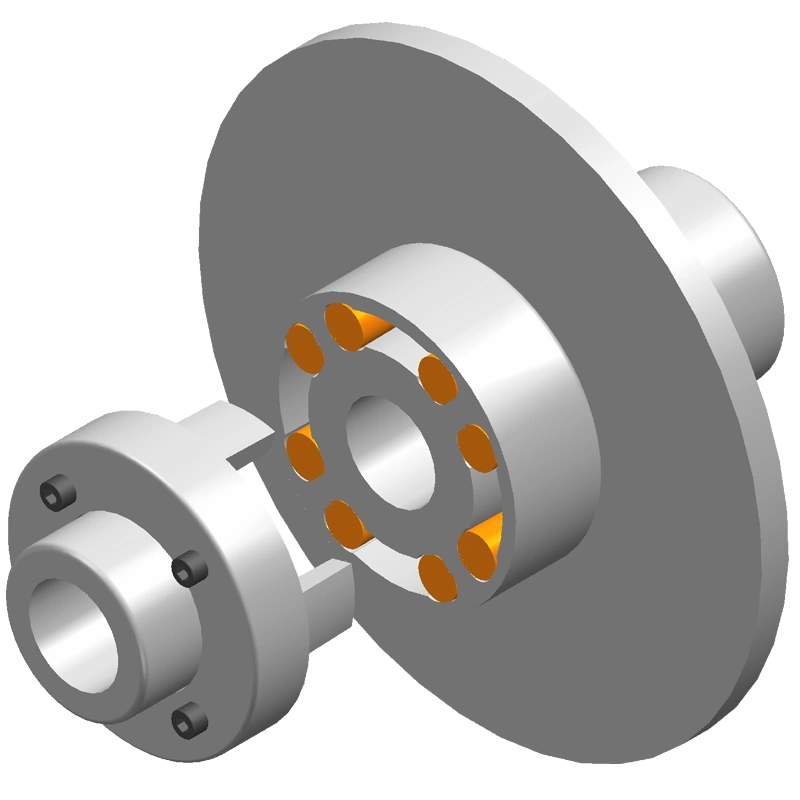

EFLEX-RS
A-BSZ
|
Description |
TkN (Nm) |
Dmax (mm) |
|
3-part with radial replaceable brakedisc |
390 .. 30.300 |
55 .. 225 |

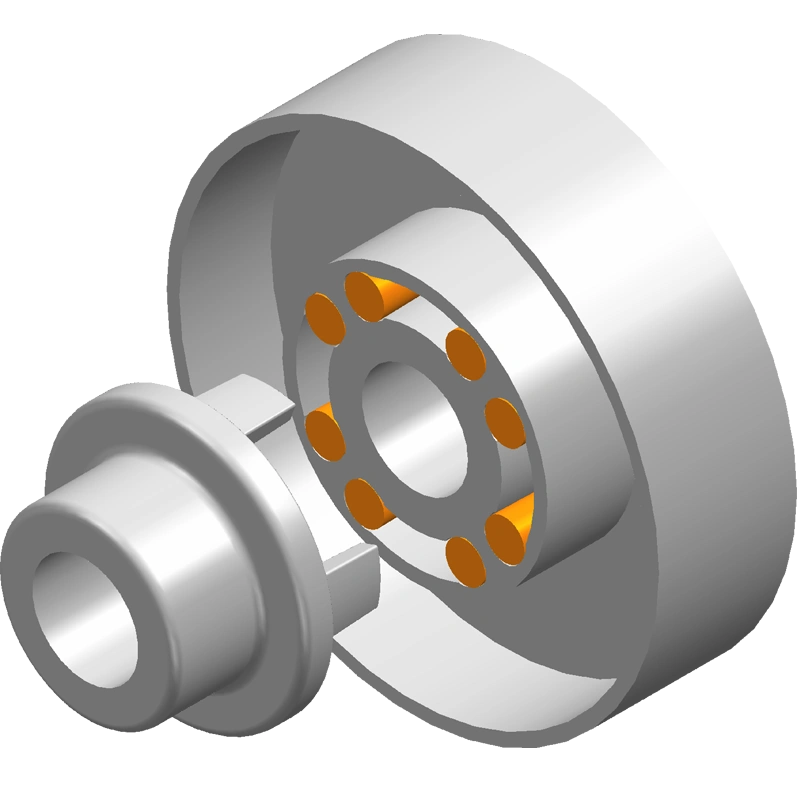

EFLEX-RS
N-BT
|
Description |
TkN (Nm) |
Dmax (mm) |
|
2-part with brake drum |
185 .. 7.200 |
45 .. 140 |

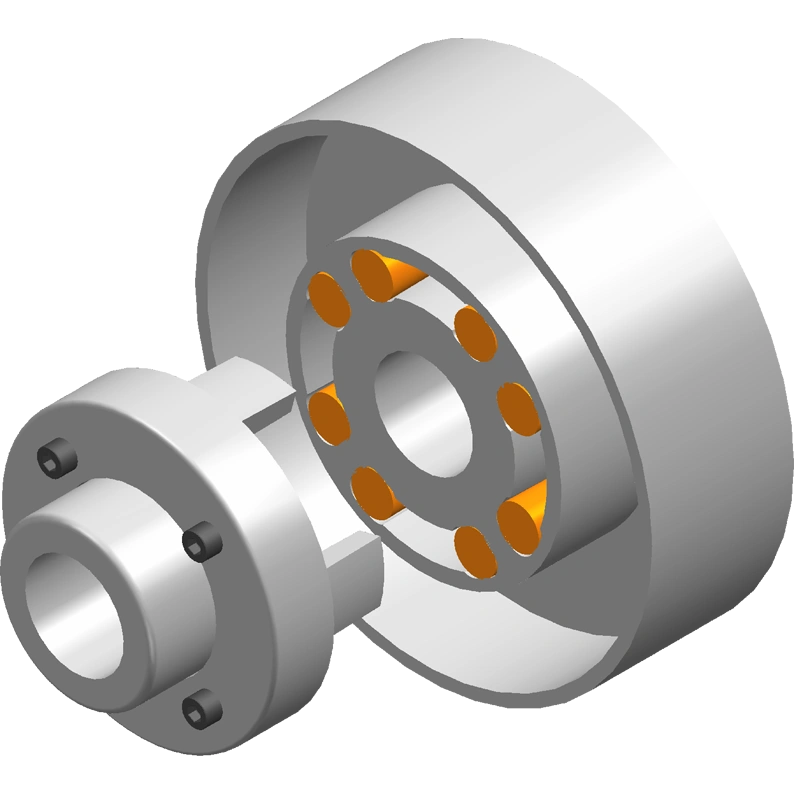

EFLEX-RS
A-BT
|
Description |
TkN (Nm) |
Dmax (mm) |
|
3-part with brake drum |
185 .. 30.300 |
45 .. 225 |

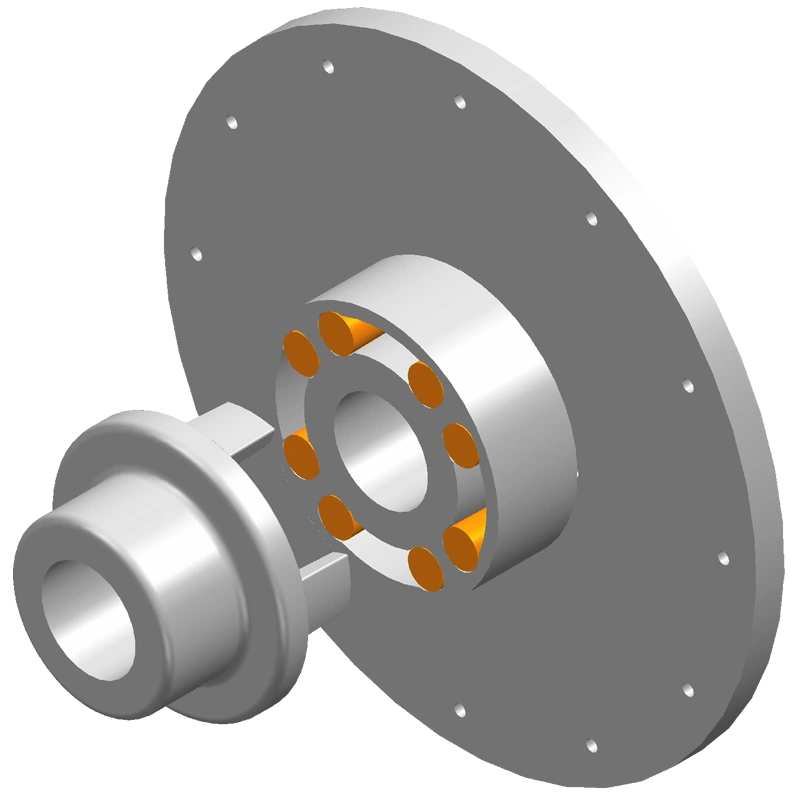

EFLEX-RS
N-V
|
Description |
TkN (Nm) |
Dmax (mm) |
|
2-part with flange |
185 .. 380 |
55 .. 140 |

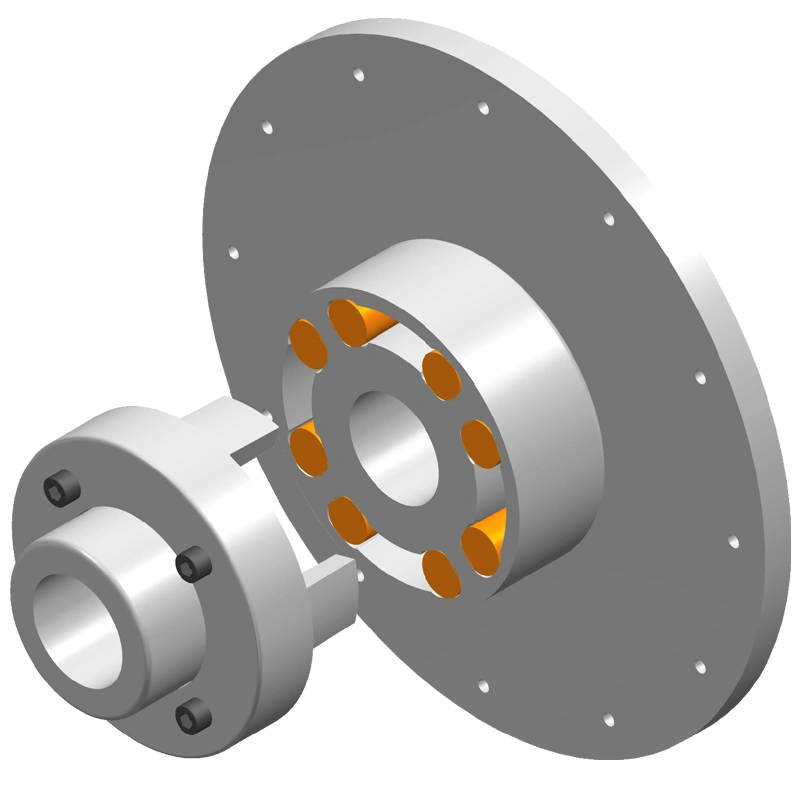

EFLEX-RS
A-V
|
Description |
TkN (Nm) |
Dmax (mm) |
|
3-part with flange |
158 .. 30.300 |
55 .. 225 |

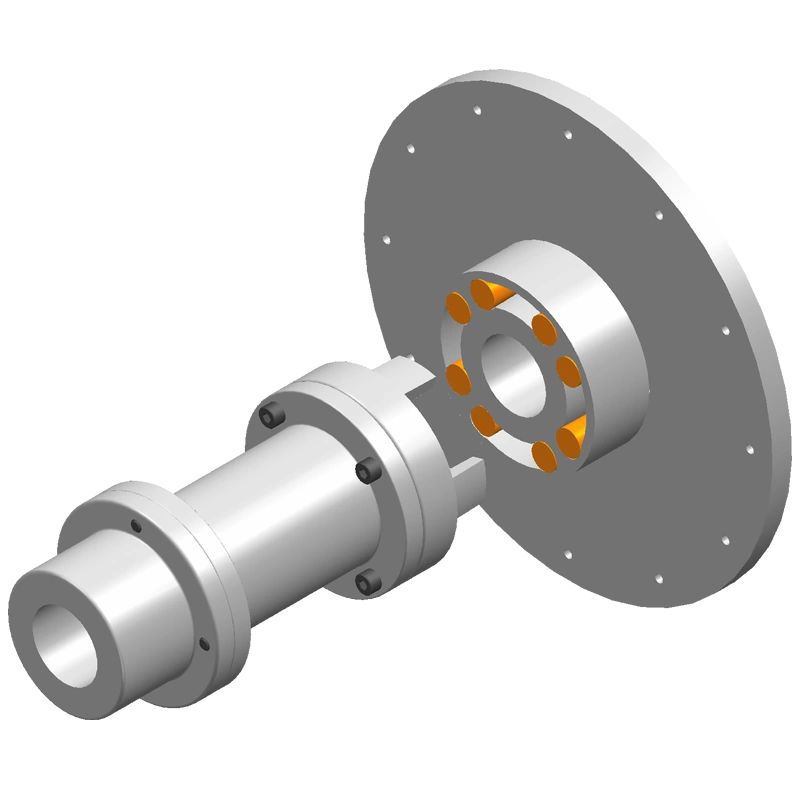

EFLEX-RS
Z-V
|
Description |
TkN (Nm) |
Dmax (mm) |
|
with spacer and flange |
390 .. 3.600 |
60 .. 120 |

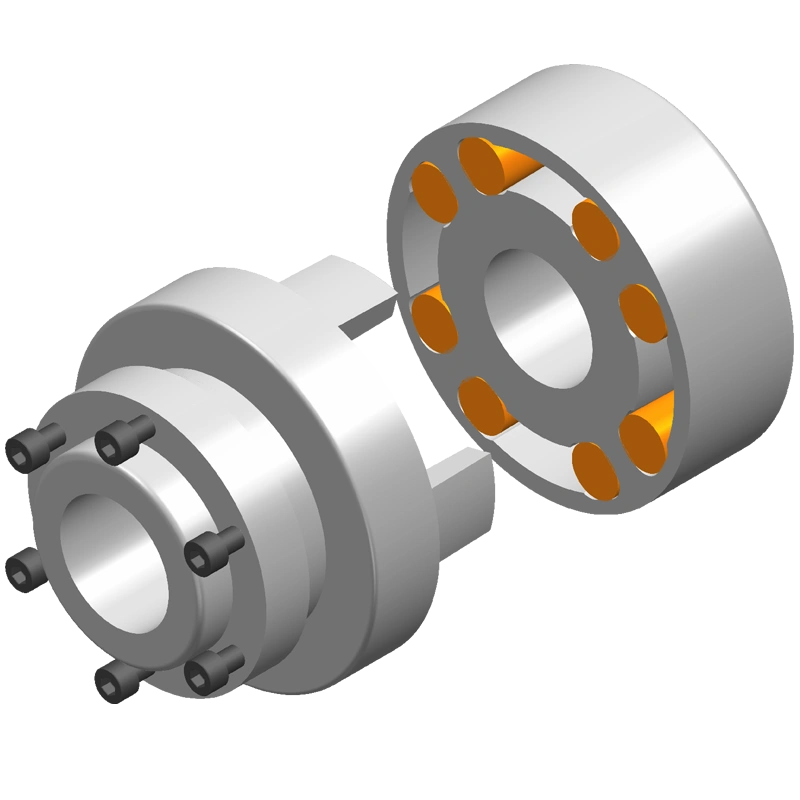

EFLEX-RS
N-ERB
|
Description |
TkN (Nm) |
Dmax (mm) |
|
with safety clutch |
2 .. 6.800 |
20 .. 120 |
