Elastische koppelingen

Een elastische koppeling behoort tot de meest gebruikte soorten flexibele koppelingen in industriële aandrijvingen. Dit type wordt ook vaak klauwkoppeling genoemd, omdat de kracht wordt overgebracht via twee klauwen die in elkaar grijpen.

Bij Stemin Breitbach worden deze koppelingen veel toegepast wanneer een betrouwbare en flexibele verbinding tussen twee assen nodig is.

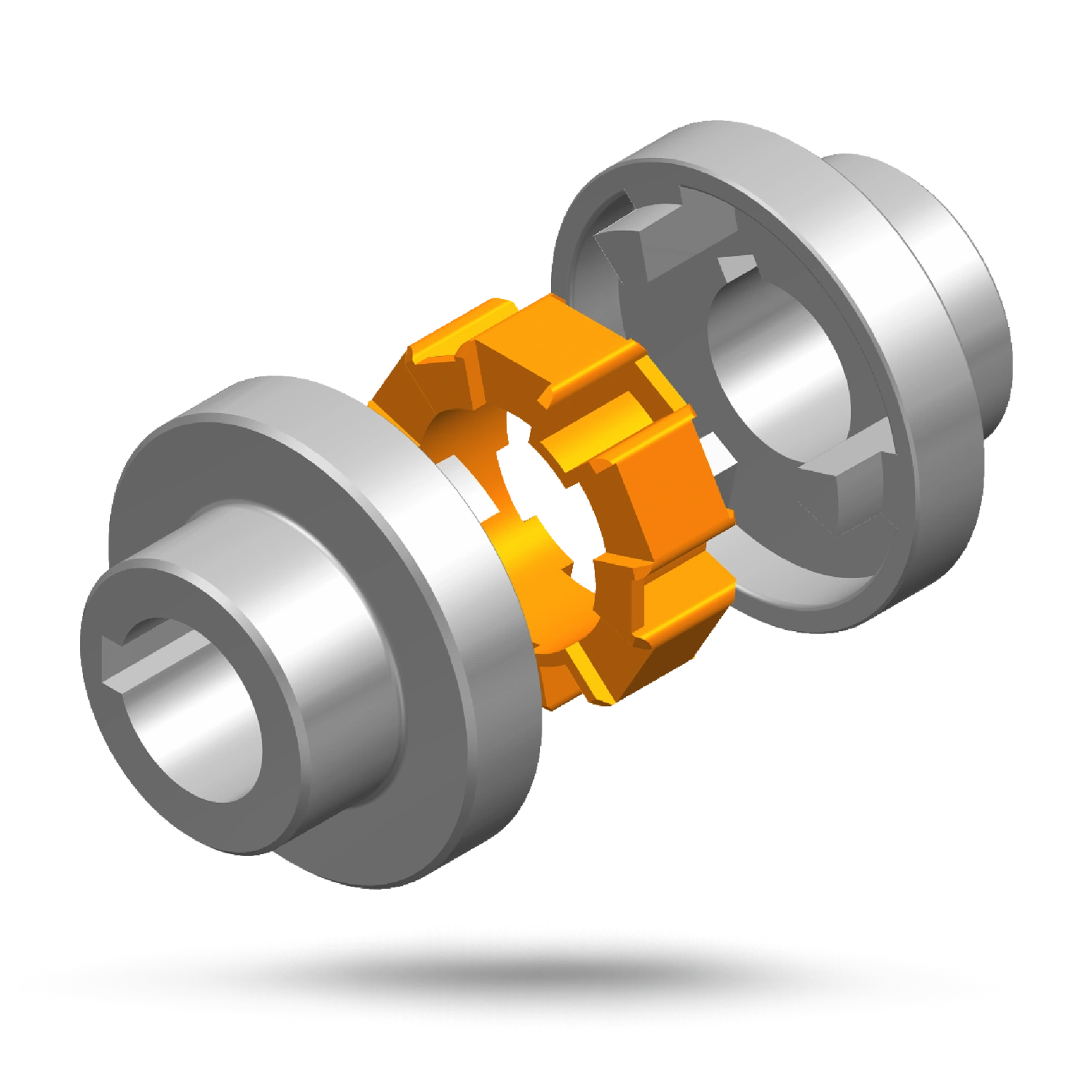

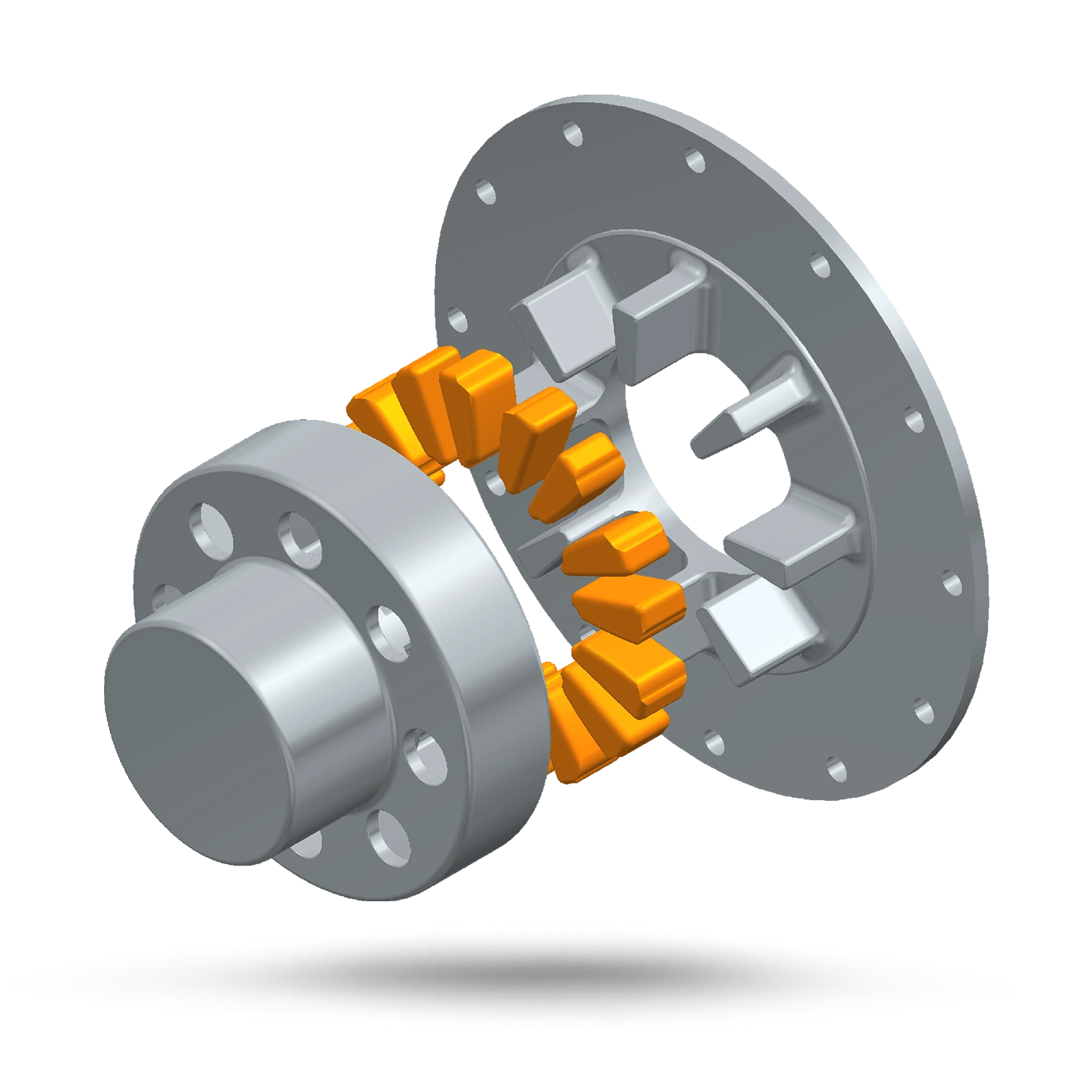

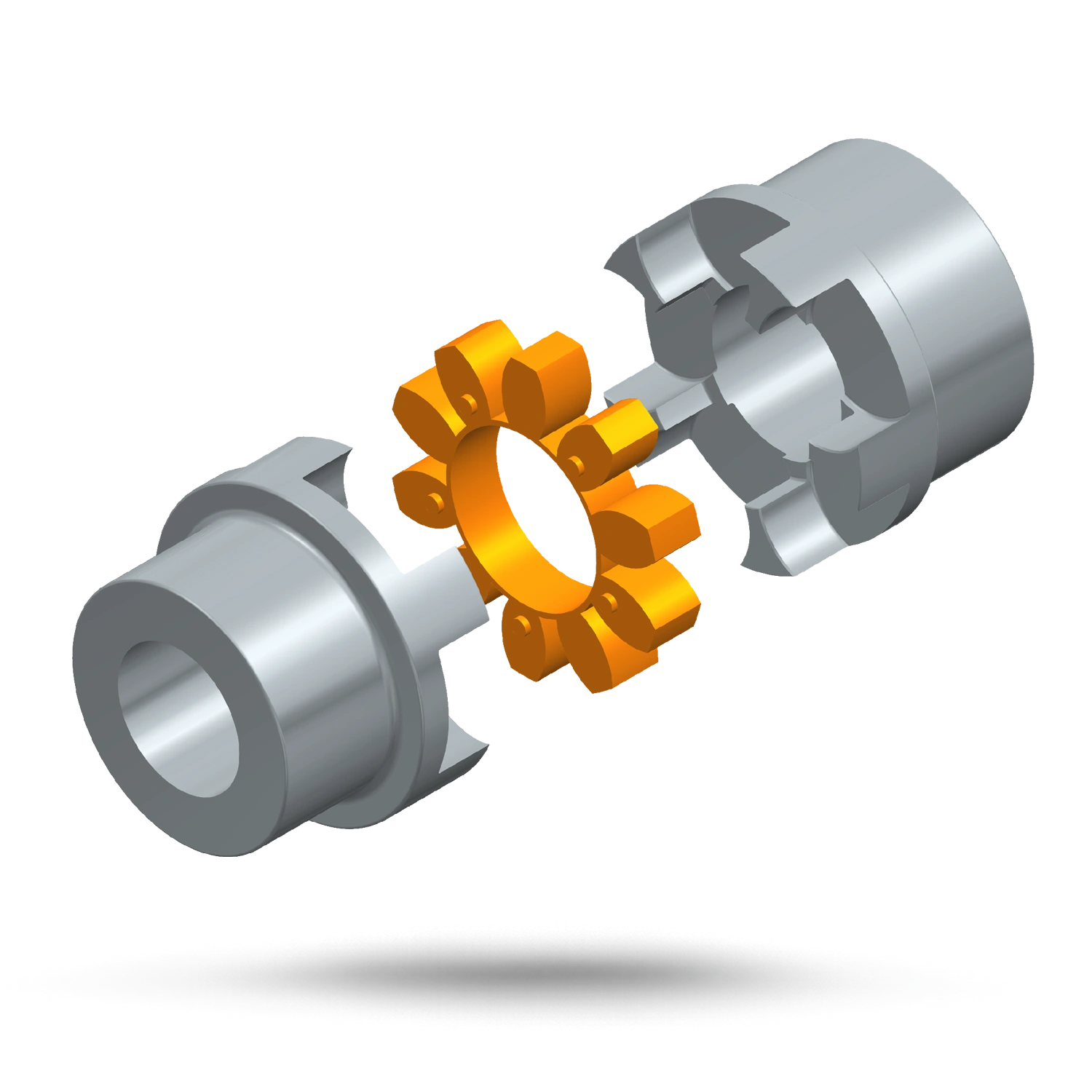

De constructie van deze koppeling bestaat uit twee koppelingshelften met interne klauwen. Tussen deze helften bevindt zich een flexibel element, meestal een tandkrans die ook bekend staat als een cam ring of spider. In sommige varianten wordt het flexibele deel gevormd door meerdere rubberen buffers die de ruimtes tussen de klauwen opvullen. Deze buffers worden doorgaans als complete set geleverd. Binnen het assortiment van Stemin Breitbach zijn verschillende uitvoeringen beschikbaar, zodat altijd een passende oplossing kan worden gekozen.
De koppelingsnaven worden doorgaans geproduceerd uit aluminium of staal. Ze zijn verkrijgbaar met een taperbus of in een voorgeboorde uitvoering, afhankelijk van de toepassing. De flexibele tandkrans wordt meestal vervaardigd uit PU of rubber en is leverbaar in verschillende hardheden, uitgedrukt in Shore. Elke hardheid heeft een eigen temperatuurbereik en wordt vaak aangeduid met een specifieke kleur. Hierdoor kan bij onderhoud of vervanging snel worden vastgesteld welk type tandkrans nodig is. Stemin Breitbach levert deze componenten in meerdere varianten om optimaal aan verschillende industriële eisen te voldoen.
Dankzij de elastische eigenschappen van het flexibele element kan deze koppeling vervormingen opvangen. Hierdoor is het mogelijk om axiale, radiale, hoek- en torsieafwijkingen tussen twee assen te compenseren. Bovendien is de koppeling elastisch in de draairichting, wat helpt om trillingen en schokken te dempen. Elastische koppelingen staan bekend om hun onderhoudsvrije werking, schokbestendigheid en hoge bedrijfszekerheid. Kleine uitlijnfouten – zoals hoek-, parallel- of axiale afwijkingen – kunnen daardoor probleemloos worden opgevangen. Om die reden adviseert Stemin Breitbach dit type koppeling regelmatig voor uiteenlopende aandrijfsystemen.
Bij askoppelingen worden binnen de industrie diverse normen gehanteerd. Veelvoorkomende standaarden zijn DIN 740, DIN 115 en DIN 116. Ook bij de selectie en levering van koppelingen houdt Stemin Breitbach rekening met deze normen, zodat kwaliteit, betrouwbaarheid en compatibiliteit gegarandeerd blijven.
