De EFLEX-RS is een doorslagveilige steekbare elastische klauw koppeling; leverbaar zowel in 2-delige of 3-delige uitvoering. als ook met tussenhuls. Op aanvraag zijn deze 3 uitvoeringen met ATEX certificaat volgens 94/9/EC (ATEX 100a) leverbaar. Deze koppeling is tevens leverbaar met remschijf of remtrommel. Samenbouw met een RBS slipkoppeling is ook mogelijk. De koppelingshelften zijn gemaakt van nodulair gietijzer. De elastische elementen zijn gemaakt van PUR.
Tussen elektromotoren en pompen, centrifugaalpompen en soortgelijke configuraties.

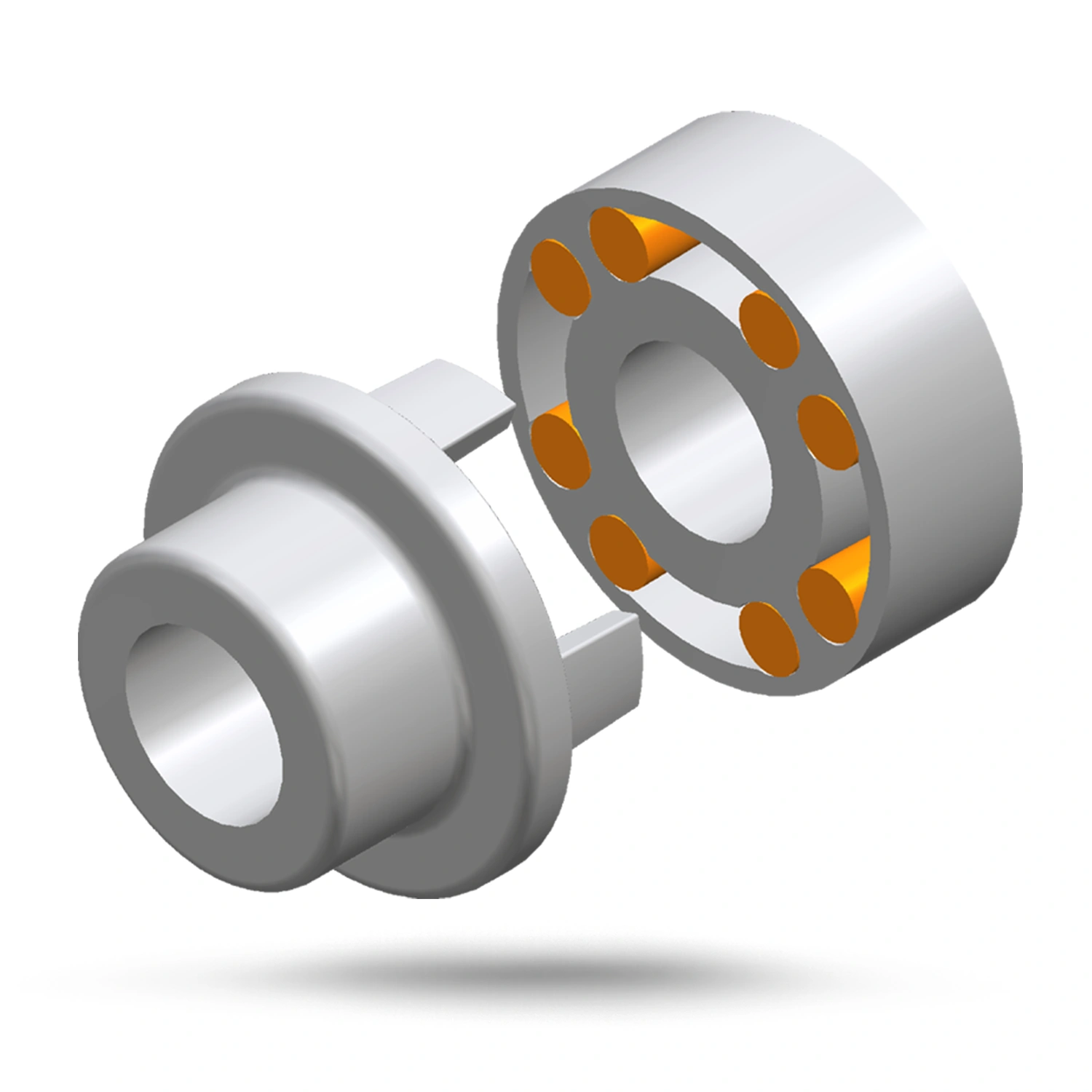

EFLEX RS
N
|
Omschrijving |
TkN (Nm) |
Dmax (mm) |
|
2-delig |
40 .. 7.200 |
30 .. 140 |

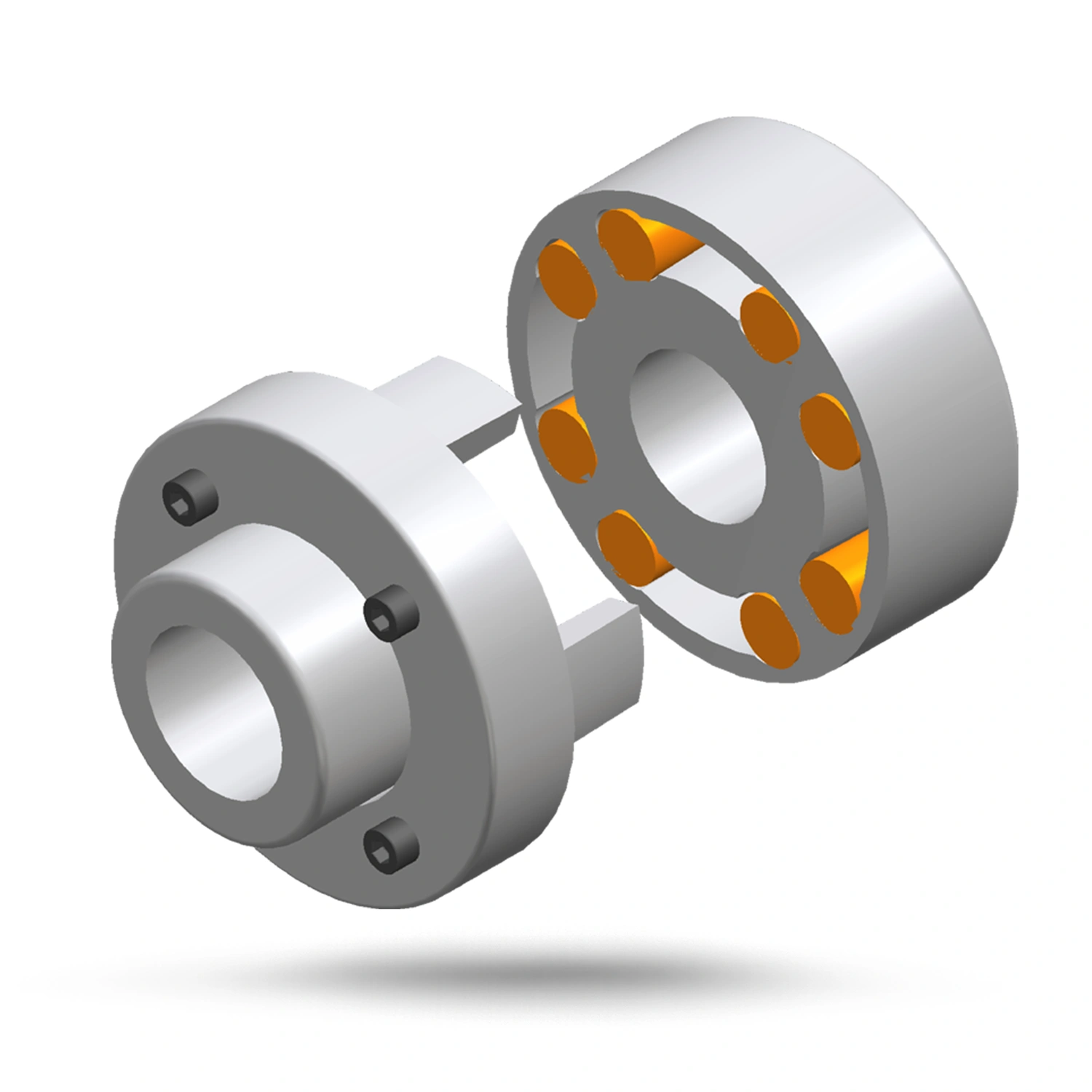

EFLEX RS
A
|
Omschrijving |
TkN (Nm) |
Dmax (mm) |
|
3-delig |
185 .. 30.300 |
45 .. 225 |

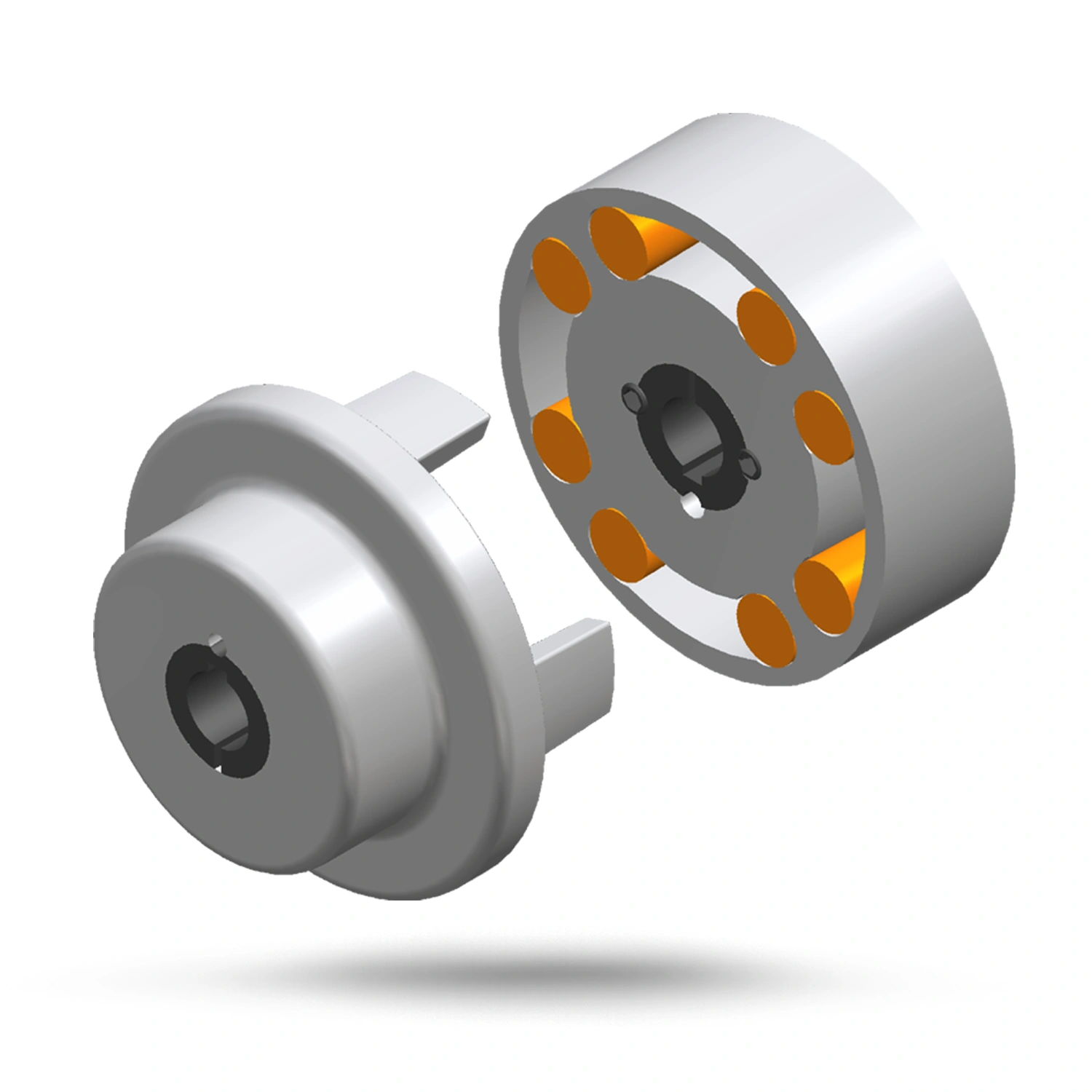

EFLEX-RS
N-T
|
Omschrijving |
TkN (Nm) |
Dmax (mm) |
|
2-delig met Taperbush |
65 .. 7.200 |
24 .. 100 |

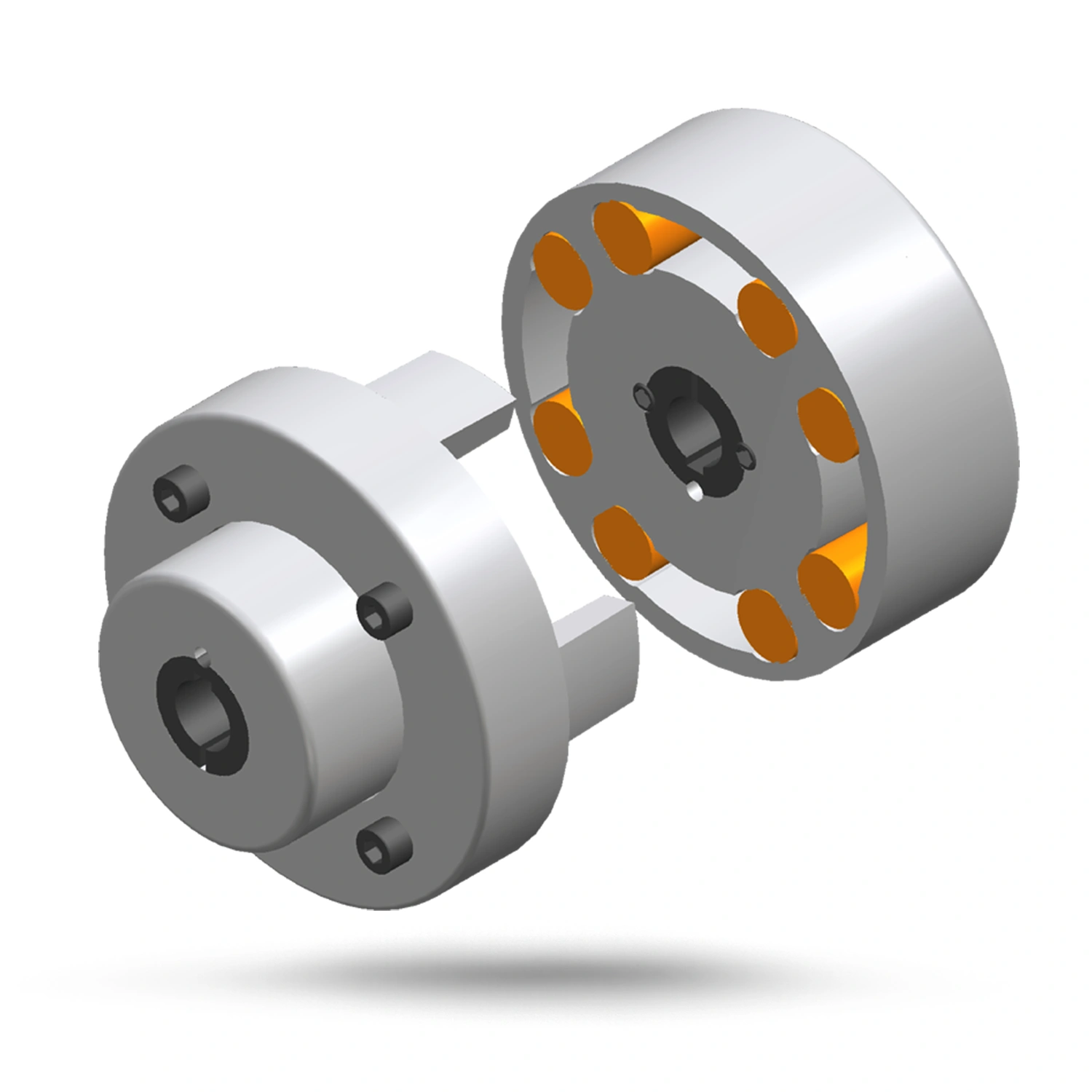

EFLEX-RS
A-T
|
Omschrijving |
TkN (Nm) |
Dmax (mm) |
|
3-delig met Taperbush |
147 .. 14.236 |
28 .. 125 |

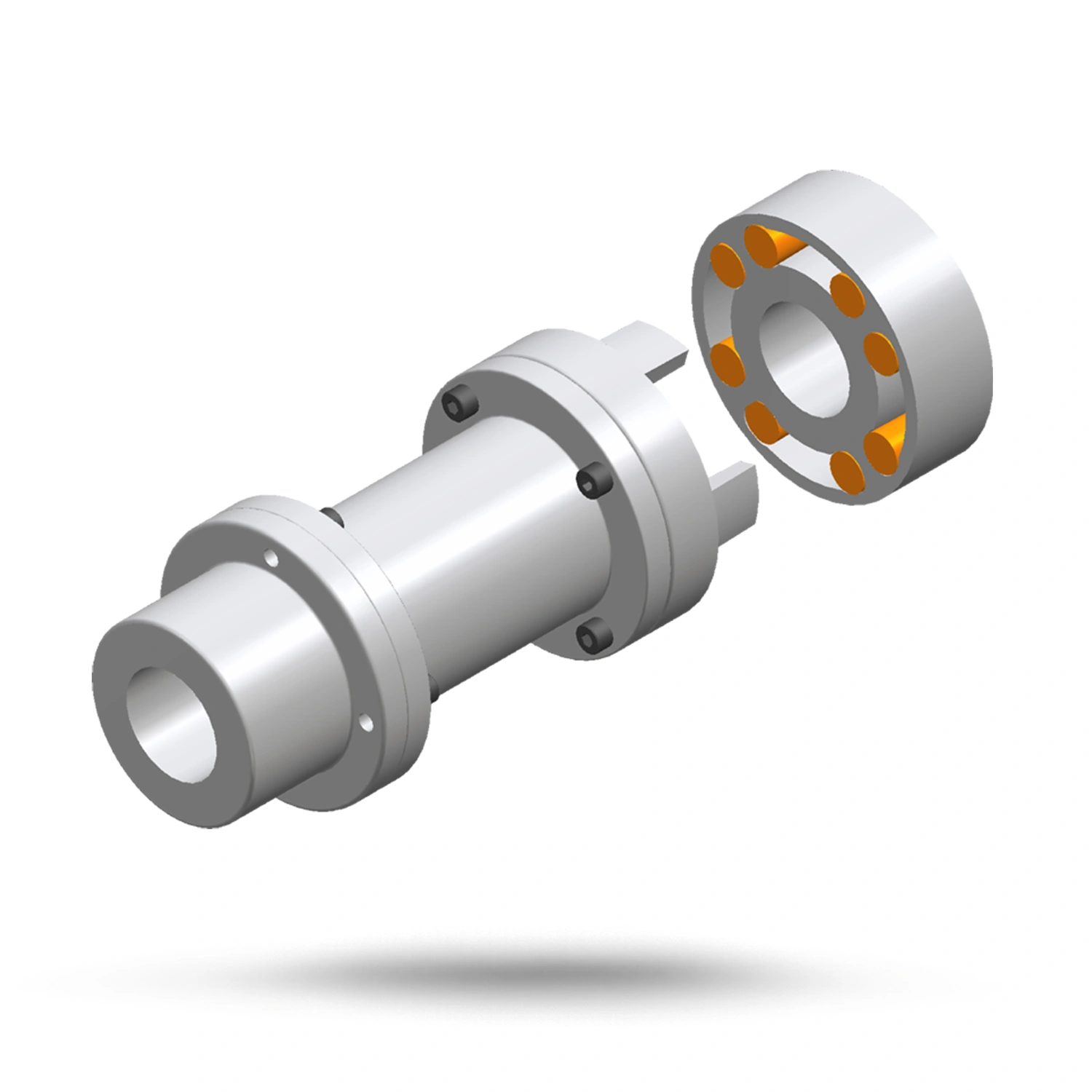

EFLEX-RS
Z
|
Omschrijving |
TkN (Nm) |
Dmax (mm) |
|
met tussenstuk |
65 .. 30.300 |
38 .. 225 |

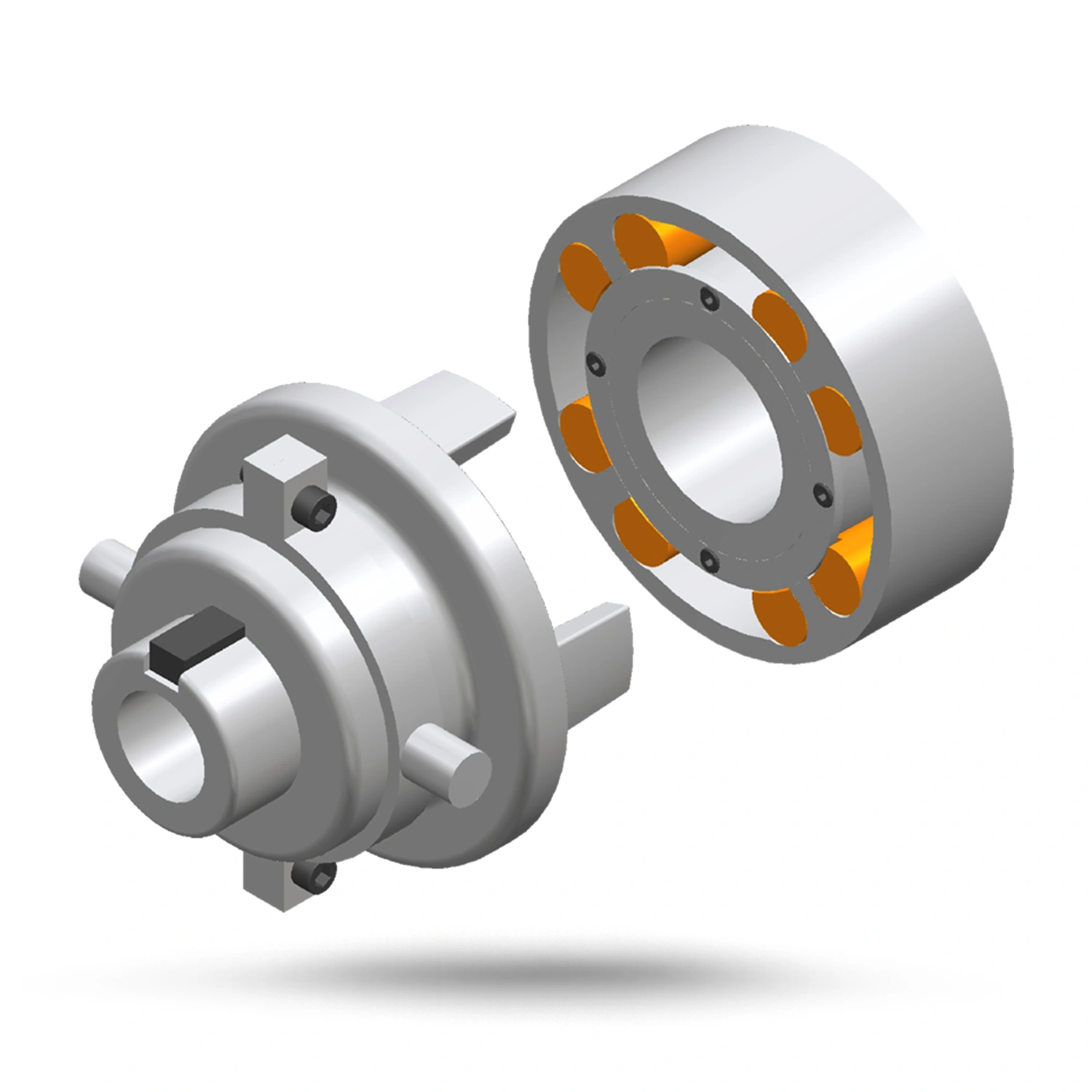

EFLEX-RS
H
|
Omschrijving |
TkN (Nm) |
Dmax (mm) |
|
In stilstand schakelbaar koppeling |
185 .. 30.300 |
22 .. 145 |
EFLEX-RS
N-BS
|
Omschrijving |
TkN (Nm) |
Dmax (mm) |
|
2-delig met remschijf |
185 .. 7.200 |
45 .. 140 |

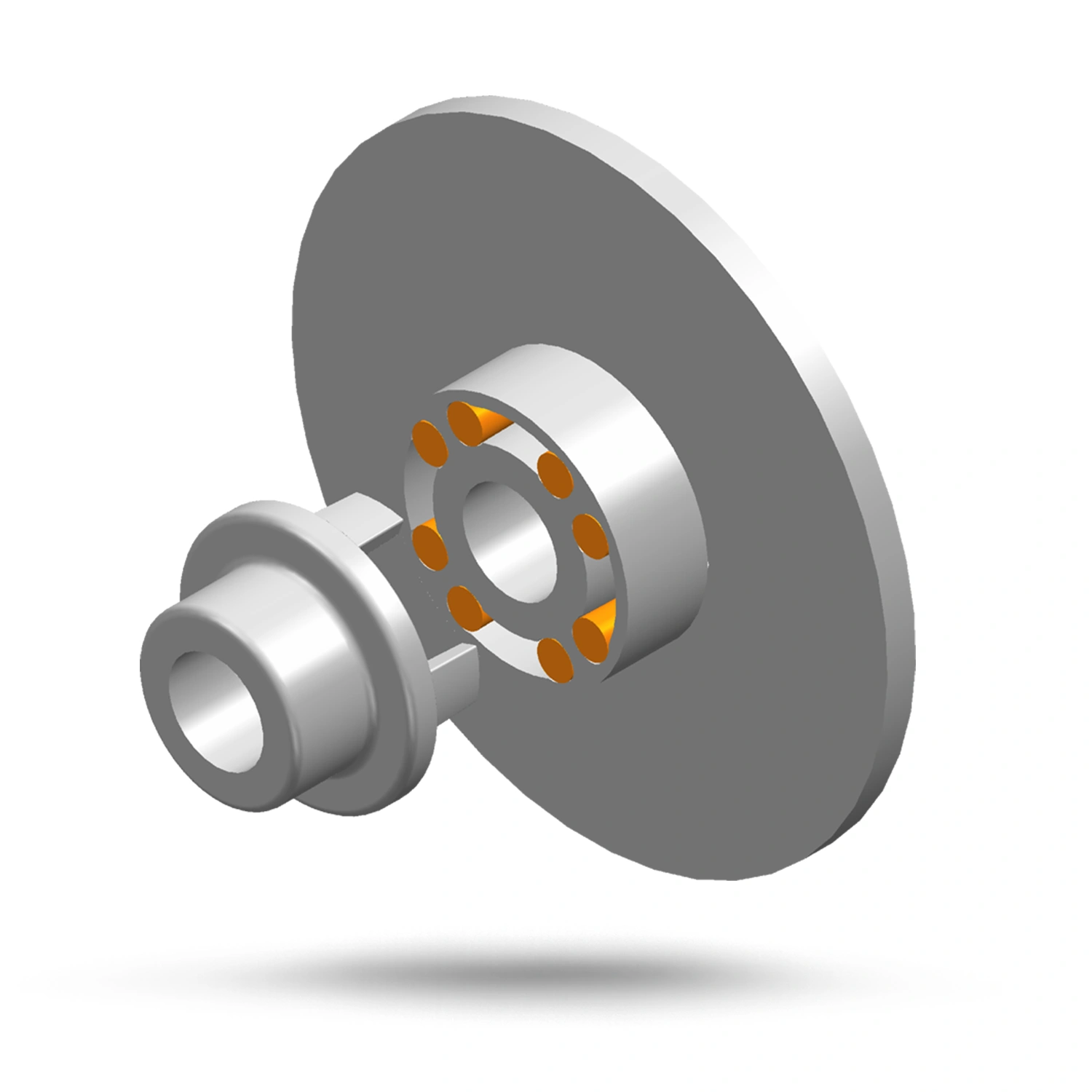

EFLEX-RS
A-BS
|
Omschrijving |
TkN (Nm) |
Dmax (mm) |
|
3-delig met remschijf |
185 .. 30.300 |
45 .. 225 |
EFLEX-RS
N-BSZ
|
Omschrijving |
TkN (Nm) |
Dmax (mm) |
|
2-delig met radiaal uitbouwbare remschijf |
390 .. 7.200 |
55 .. 140 |
EFLEX-RS
A-BSZ
|
Omschrijving |
TkN (Nm) |
Dmax (mm) |
|
3-delig met radiaal uitbouwbare remschijf |
390 .. 30.300 |
55 .. 225 |

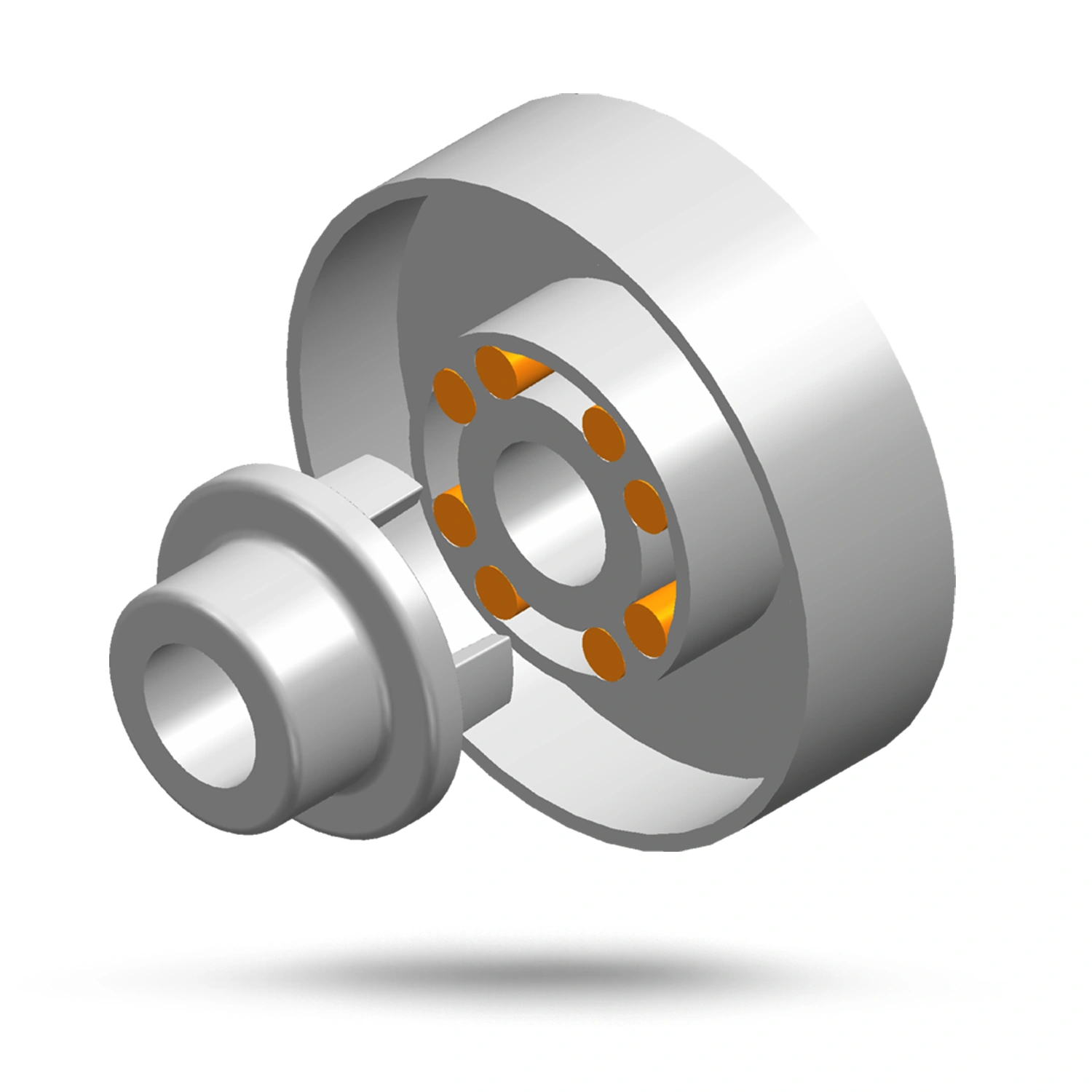

EFLEX-RS
N-BT
|
Omschrijving |
TkN (Nm) |
Dmax (mm) |
|
2-delig met remtrommel |
185 .. 7.200 |
45 .. 140 |
EFLEX-RS
A-BT
|
Omschrijving |
TkN (Nm) |
Dmax (mm) |
|
3-delig met remtrommel |
185 .. 30.300 |
45 .. 225 |
EFLEX-RS
N-V
|
Omschrijving |
TkN (Nm) |
Dmax (mm) |
|
2-delig met flens |
185 .. 380 |
55 .. 140 |
EFLEX-RS
A-V
|
Omschrijving |
TkN (Nm) |
Dmax (mm) |
|
3-delig met flens |
158 .. 30.300 |
55 .. 225 |

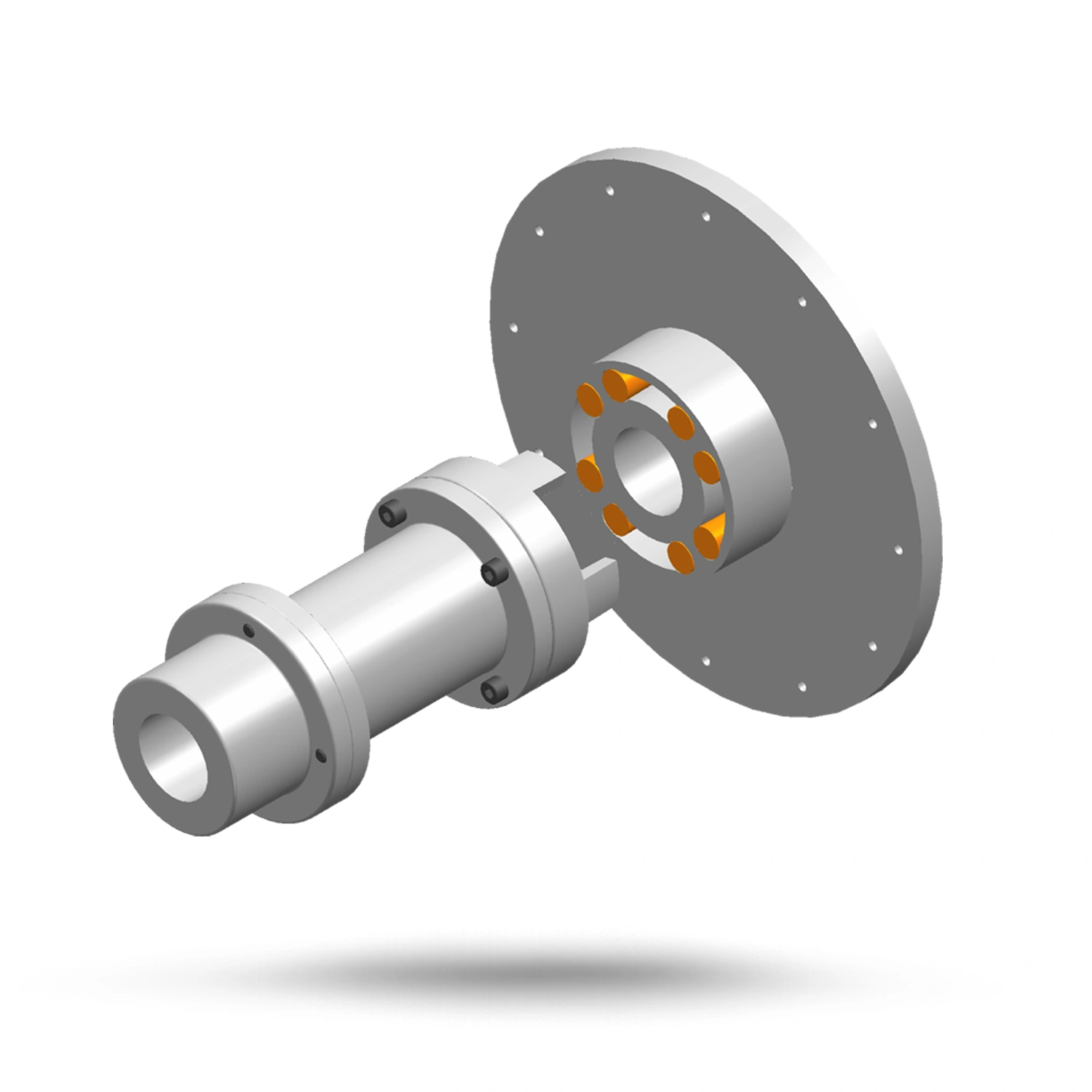

EFLEX-RS
Z-V
|
Omschrijving |
TkN (Nm) |
Dmax (mm) |
|
met tussenstuk en flens |
390 .. 3.600 |
60 .. 120 |

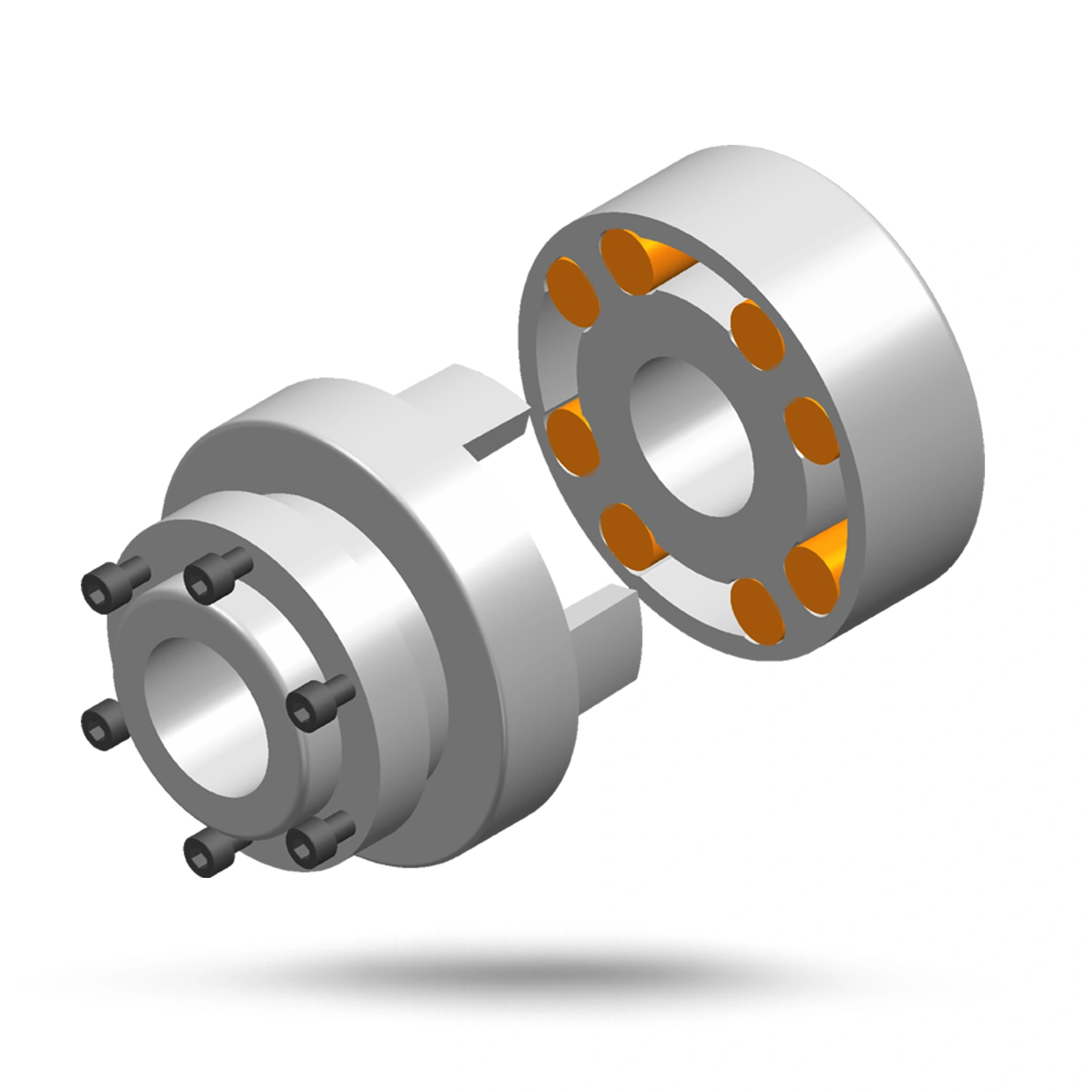

EFLEX-RS
N-ERB
|
Omschrijving |
TkN (Nm) |
Dmax (mm) |
|
met veiligheidskoppeling |
2 .. 6.800 |
20 .. 120 |
